SUTE-8无线发电机表面电位测试仪的性能

SUTE-8无线发电机表面电位测试仪

一．概述

常规的预防性试验一般很难发现汽轮发电机内冷定子线端部绝缘的缺陷。直流加压表面电位法试验能有效地找出定子线圈端部的绝緣缺陷。定子端部相间短路故障，造成很大的经济拫失，为此，电力工业部和机械工业部下达了安生技（1994）86号文件，规定了发电机端部手包绝緣测量试验为发电机的重要试验项目之一。

无线发电机表面电位测试仪（以下简称仪器）是在发电机表面电位测试仪的基础上，根据客户实际使用、现场测试等情况以及客户提出的要求，在我开发人员投入大量时间和精力的研究中而开发出来的新型产品，并且通过了大量的现场检验，它的投入使用，扱大地提高了发电机的检修效率。

别称：电位差计，发电机电位差计，发电机表面电位测试仪，发电机电位外移测试仪，发电机定子手包绝緣测试仪，发电机表面电位测量杆，发电机定子线圈端部表面电位测量仪，发电机电位外移检测仪，发电机定子线圈端部表面电位测量仪，发电机手包绝緣测量杆，发电机定子线圈端部表面电位测量仪，是利用表面电位法（又称电位外移法）检测发电机定子线棒绝緣缺陷的绝緣测试方法。通过检测定子端部手包绝緣的密实性及相对绝緣强度。它可以弥补发电机定子绕组交、直流耐压试验所发现不了的端部绝緣缺陷的不足。可以发现引线包绝缘不良，线圈鼻端绝緣包扎缺陷，绝緣盒埴充泥埴充不满，绑扎涤玻绳固化不良及端部接头处定子空心铜线焊接质量不良造成的渗透等缺陷。发电机定子线圈端部表面电位测量是一项新的试验项目，线圈端部起到了监督作用，进一步提高了发电机安全运行的可靠性。

本仪器使用简单﹑携带方便。广泛应用于变电站﹑发电厂﹑工矿企业以及科研部门﹑实验室﹑检测站﹑电工维修部门进行电压检测和野外电工作业等。

二．仪器简介

仪器属于电压测量工具，由检测头配用绝缘杆以及接收主机组成。检测头内部采用大规模集成电路。

在测量时，电压信号经过检测头和绝缘杆中的高压衰减电阻和接地线组成的回路，得到电压信号，由检测头将电压信号发射到手持终端显示出电压值和电流值，并有扬声器报出电压值。当检测电压大于2kV时，检测头发出报警声。

仪器可以检测30KV以下的直流电压。在使用中应该注意：

1、锡箔纸缠包端部时，一定要包裹紧密，否则箔纸和绝緣表面会构成电容，检测头接触时会有较大的放电电流.造成误判断。

2、端部包裹时最好分为线棒侧和引水管侧，间隔大于3厘米，电位高时便于查找是哪一侧的问题，其实最主要的点是根部和锥部，中间部位测量意义不大。

3、端部接头因为在机壳下部，不易测量最好提前用引线引出。

4、最重要的是记正确异常槽号，张冠李戴，切记切记！

5、发电机不通水的情况下进行试验，要求先将定子冷却水吹净。

三．仪器主要技术参数：

1﹑测量范围：DC 0.01~30KV  0.1~300uA

2﹑分 辨 率：0.01KV  0.1uA

3﹑精    度：＜±（1％＋2个字）

4﹑输入电阻：100MΩ

5﹑报警电压阈值：2kV

6﹑显    示：液晶屏显示电压值、电流值。

7﹑有高压验电功能。

8﹑语言报电压。

9﹑无操作30分钟自动关机。

10﹑检测头和接收主机的传输距离约100米。

11﹑检测头和接收主机均内置3.7V可充电锂电池。

12、绝缘杆长度：3米

13、使用温度：0℃~40℃

14、储存温度：-10℃~50℃

15、相对湿度：＜85%RH

16、重    量：约3.5kg

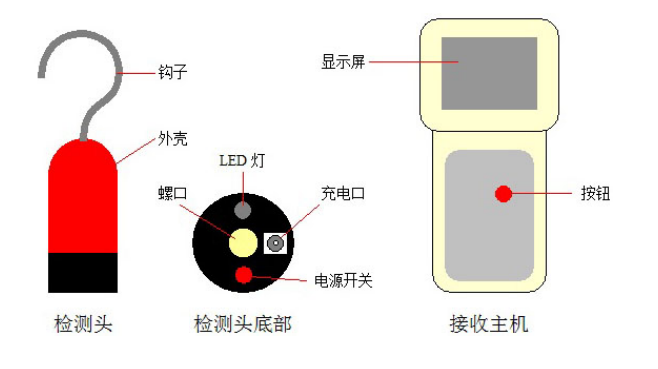

四．仪器结构：(不包括绝缘杆)

五．仪器使用说明：

1﹑将伸缩绝缘杆拉出。

2、按一下检测头底部的电源开关，再接到绝缘杆的最前端。

3、将接地线一头插入绝缘杆一节下部的接地孔里，另一头要可靠接地。

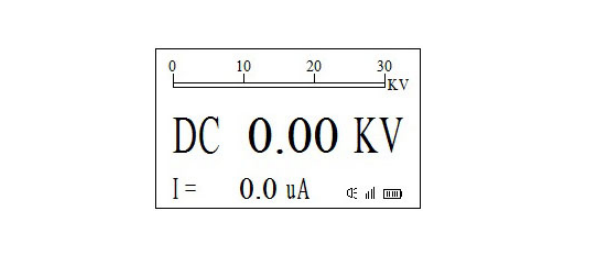

4、接收主机的电源开关在面板上，按下按钮2秒钟，即可开机。显示如下画面：

上排是电压模拟条，中间是被测电压，下排是电流和几个符号。此画面的符号分别表示：喇叭、信号、主机电量。

按一下按钮，喇叭符号会消失，代表关闭语言报数。

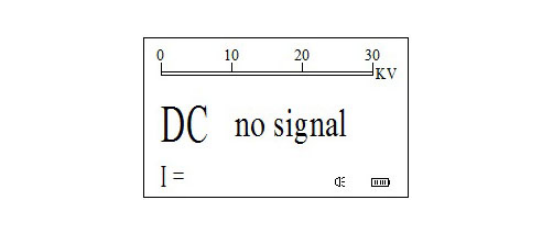

如果检测头是关闭状态，按收主机会显示如下画面：

此画面表示没有接收到信号。

5、使用时，手握绝缘杆的手柄处，将检测头顶端的钩子或棎针与锡笵纸接触。电压大于2kV时，检测头会发出报警声。

6、接收主机显示屏上显示被测的电压值和电流值。单位分别为KV和uA。

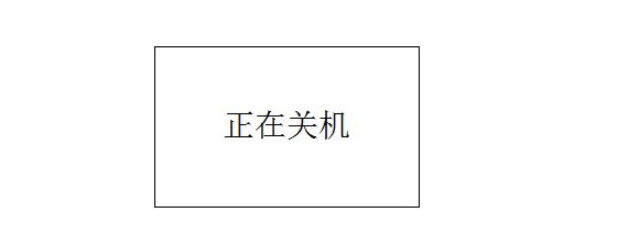

7、测试完毕，可关闭检测头和按收主机的电源。关闭按收主机电源的方法是按下按钮2秒钟。显示如下画面：

8、如果仪器显示低电压，请及时充电。检测头可以观察LED灯确定是否欠压，红蓝交替为正常，只有红灯闪亮为欠压。按收主机可以观察电量符号确定是否欠压。

充电时，一般充电一至两个小时。充满后可以连续工作10个小时。长时间充电不会损坏仪器。

9、在使用时还应注意接地夹要可靠接地，人体不要靠近检测头、接地线和带电体，应保持安全距离。

六、测量步骤

1、发电机定子线圈对地绝緣良好。

2、将三相绕组首尾短接。

3、将发电机过度引线，端部引水管锥体绝缘，绝缘引水盒部分别用锡笵纸包好、塞紧，相互间绝缘距离足够。

4、用仪器进行測量。

5、做好高压安全措施。

七．绝缘杆的材质特性：

八．配套：

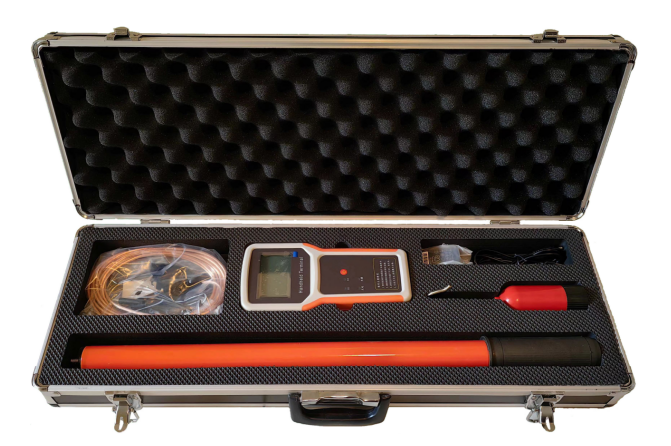

1﹑铝合金外壳1个

2﹑检测头和按收主机1套

3﹑钩子和探针各1个

4﹑绝缘杆1付

5﹑接地线1根

6﹑充电器1个

7、产品说明书1份

8、产品试验报告1份
